卓邦控制器操作步骤

　控制器操作步骤
《1》控制器电源开启后显示卓邦公司的相关信息
初始画面；
《2》 按照提示按下键     进入工作系统
功能键说明画面；

注；除初始画面以外，在任何画面的状态下，按下ESC键时都会返回到该功能键说明画面上。
《3》各按键功能的应用和说明
（1）F1机组启动键：在退出屏幕保护的状态下，按下F1机组进入运行模式；机组启动前请再次确认设定的参数值是否正确。
（2）F2机组停止键：在退出屏幕保护的状态下，按下F2机组进入停止模式；机组在没有完全停止之前禁止关闭总电源开关。
（3）F3故障确认键：当机组故障处理完后，部分故障需要手动复位的时候，按下F3进行手动复位确认；
《4》F4：机组状态画面；


《5》F5：参数显示画面；

①当前室内环境温度显示值
②设定温度显示值
③当前室内环境湿度显示值

1
在《功能键说明画面》的状态下，按下F6进入机组设定参数画面，此画面为用户修改参数画面，进入该画面用户可根据现场的要求在机组允许运行的范围调整需要的参数，也可以根据用户对控制温湿度的精度要求，进行调整加湿.除湿.降温.加温等运行模式的回差参数；
《7》F7：维护设定画面；

此画面为厂家二级维护画面，里面的相关参数都是各负载运行时的安全参数，所以厂家技术员在出厂前已经设定好，如果用户需要修改此画面里的参数必须要在厂家技术员的指导下进行。进入维护设定画面步骤；按下ESC返回键，返回到初始画面按下F8时文本提示打开口令，这是 按下ENT文本提示输入口令，按照提示输入口令后按下ENT确认，口令打开后双击ESC键返退出，按照提示按下键     进入工作系统。在《功能键说明画面》的状态下，按下F7进入机组维护设定画面，进入该画面用户可根据现场的要求在机组安全允许运行的范围内调整负载的运行参数.盘管的低温保护参数.各监控点显示值的修正参数和机组启动方式（正常启动方式和断电重启方式）的参数；

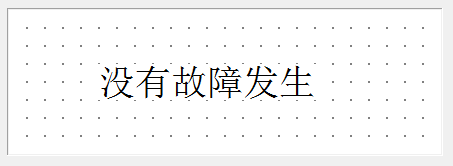

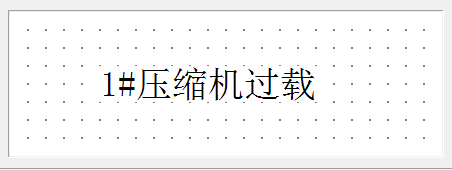

《8》ALM：报警显示画面；


在任何画面的状态下，按下ALM故障显示键可快速的切换到报警列表的画面，查看当前机组的故障状态，及时的判定出机组的故障点。如果在机组正常运行的过程中出现了故障而又不能及时处理的时候，可以按下ESC返回键退出报警列表的画面，进入正常工作的画面。


《9》参数的设置与操作方法；
进入参数设置的画面后通过按下SET设定键，这时第一组数字的区域出现光标提示通过输入0~~9的数字或上键    和下键    来实现所需要的数值，输入需要的数字后按下ENT确认键光标跳动到第二组数字区域，如果数值不需要修改的继续按ENT确认键光标继续跳动到下组数字区域。输入数值过程中如果出现错误的数字输入可通过CLR清除键清零后重新输入数值，在光标消失的状态下按下键    进入下一页面。设置完成后按ESC返回键退出。

3 使用条件

机房精密空调的使用条件

项目	条件
环境温度	室内：0℃～40℃ 室外：1．水冷型：4℃～45℃ 2．风冷型 LS(D)F：－15℃～＋45℃ CS（D）F_S：－29℃～＋45℃
环境湿度	20％～80％RH
防护等级（室外机）	IPX4
海拔	＜1000m
运行电压范围	380V [－10％～＋10％]，3P～50Hz
机外余压	200Pa
